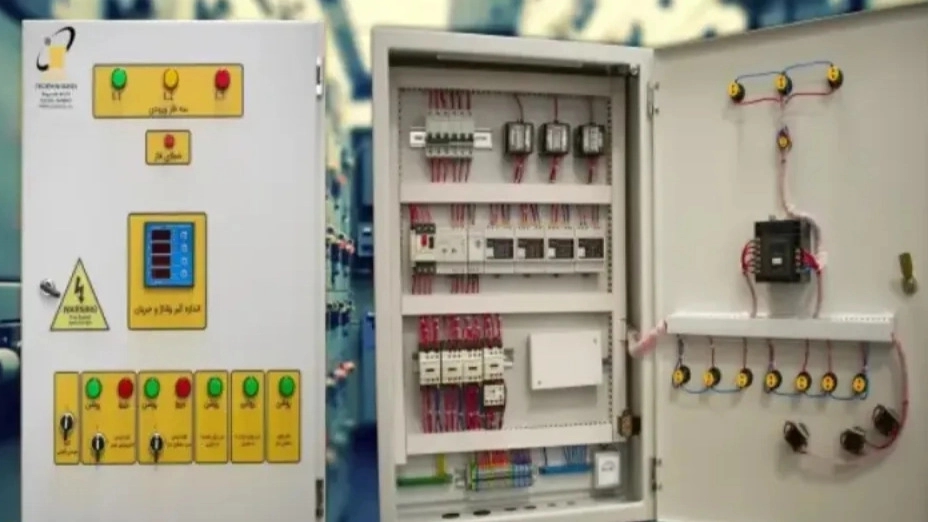

ساختار تابلو برق دیزل ژنراتور از جوانب مهمی است که به عنوان پایه و اساس کنترل و مدیریت ژنراتورهای دیزل در سیستم‌های تأمین برق مورد استفاده قرار می‌گیرد. این تابلوها به طور عمده از قسمت‌های مختلفی تشکیل شده‌اند که هرکدام وظایف خاصی را انجام می‌دهند. ابتدا، بخش کنترل و مانیتورینگ، با استفاده از سنسورها و تجهیزات مرتبط، پارامترهای مهم مانند دما، فشار، و ولتاژ را نظارت می‌کند. سپس، بخش کنترل کننده، بر اساس داده‌های دریافتی، تصمیم‌گیری‌های لازم را برای بهینه‌سازی عملکرد ژنراتور انجام می‌دهد.
در ادامه، بخش اعلان‌ها و هشدارها، در صورت بروز هرگونه مشکل یا ناهنجاری، اطلاعات لازم را به افراد مرتبط اعلام می‌کند. همچنین، این تابلوها دارای بخش‌های تغذیه برق و توزیع انرژی نیز هستند که اطمینان حاصل می‌کنند تا ژنراتورها به‌طور پایدار و با کیفیت برق تولید می‌کنند. به طور کلی، ساختار تابلو برق دیزل ژنراتور با دقت و به هماهنگی بالا طراحی می‌شود تا عملکرد بهینه و ایمنی سیستم تأمین برق را تضمین نماید.
انواع تابلو برق دیزل ژنراتور
تابلو برق دستی دیزل ژنراتور
مدل این نوع تابلوها بسیار معمولی و ساده است. از نظر شکل ظاهری این تابلو ها یه شکل مستطیلی و سفید رنگ می باشند. همچنین به صورت سیستم آنالوگی کار می کند و دارای پنج نشان مختلف می باشد که هر یک نشانگر یک ویژگی خاصی هستند.
از جمله، در این تابلوها جریان را با سه نشان مختلف نمایش می دهند، یک نشان مختص به نمایش میزان آمپر جریان است و علامت دوم می تواند میزان جریان سه فاز را نشان دهد، به علاوه یک نشانگر برای نمایش فرکانس خروجی دیزل نیز در این تابلو وجود دارد.

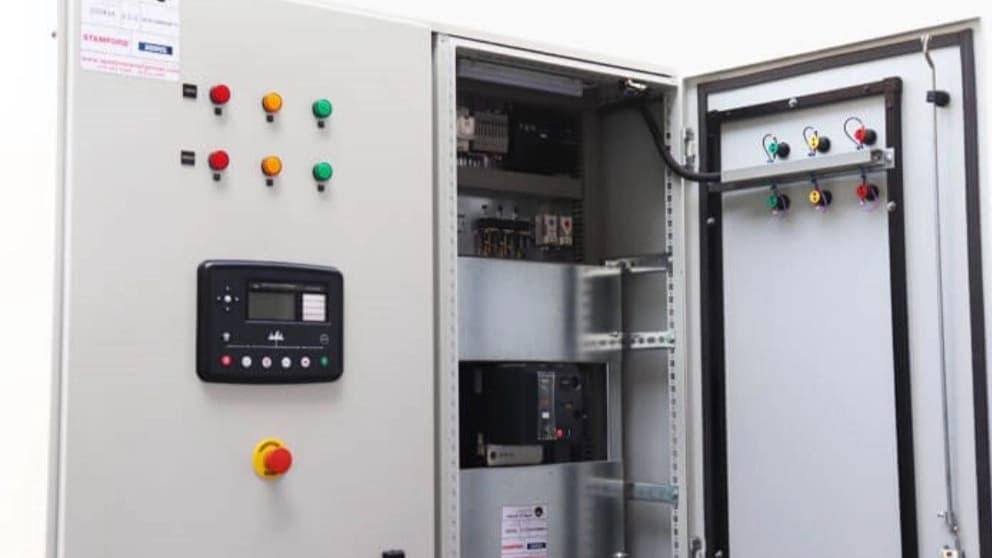

تابلو برق اتوماتیک دیزل ژنراتور چنچ اور
این نوع تابلوها دارای دو نوع دستی و اتوماتیک می باشند.نوع دستی این تابلوها بسیار ساده می باشد و از سه کلید که با عملکرد صفر، یک و دو کار می کند. اگر این کلید ها بر روی کلید صفر قرار بگیرند به معنی خاموش بودن یا خنثی بودن آن می باشد ولی اگر در حالت یک قرار داشته باشد یعنی برق شهری فعال می باشد و منبع تغذیه سیستم برق شهری است، در نهایت اگر روی دکمه دو باشد به معنی استفاده از منبع تغذیه دیزل است. این دکمه ها باید به وسیله اپراتور ها و به صورت دستی صورت بپذیرد.
تابلو پارالل و سنکرون
از این تابلوها برای جمع کردن چندین منبع تغذیه به صورت همزمان و خروجی های متعدد برای جبران کمبود برق در صنایع و محیط های بسیار بزرگ مورد استفاده قرار می گیرد. همچنین اگر یک فاز جدید به کارخانه یا فضای مد نظرتان اضافه کرده اید می توانید از این تابلو ها برای برق رسانی به آن محیط استفاده کنید و دیگر لازم نیست کل تابلو را تعویض نماید.
